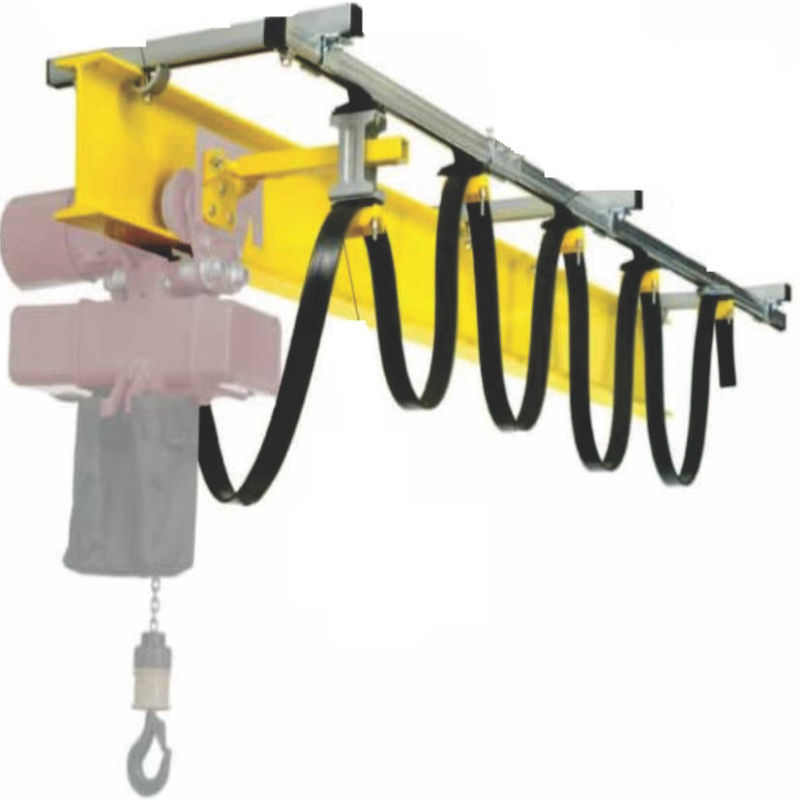

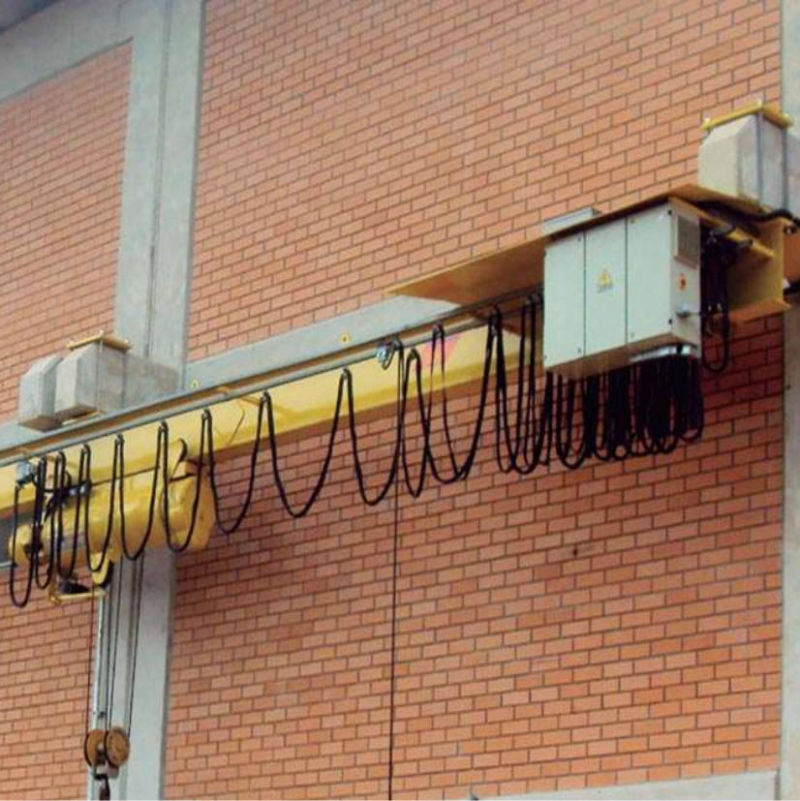

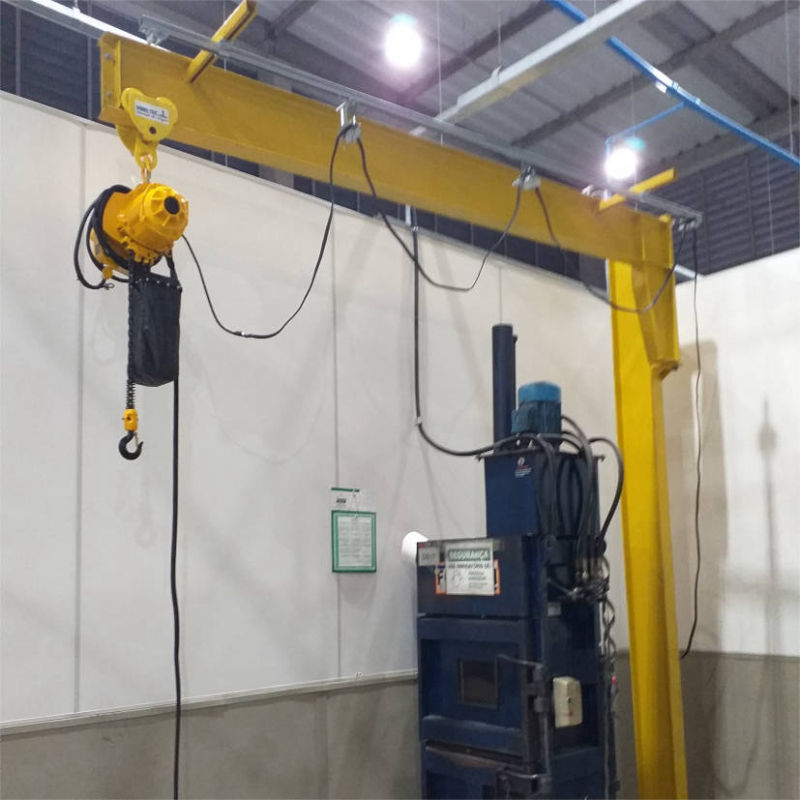

Sistema Festoon

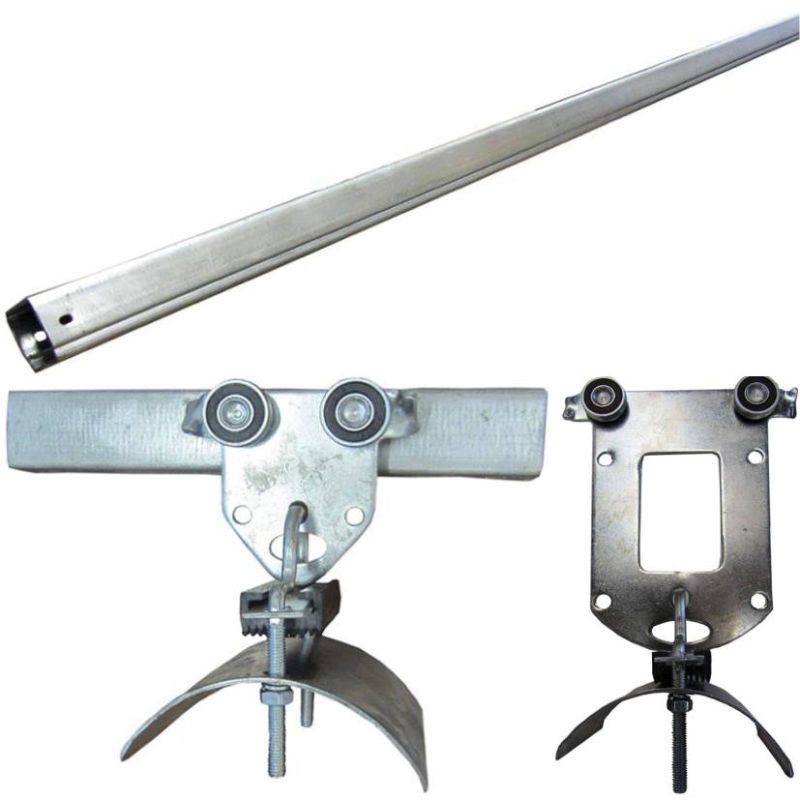

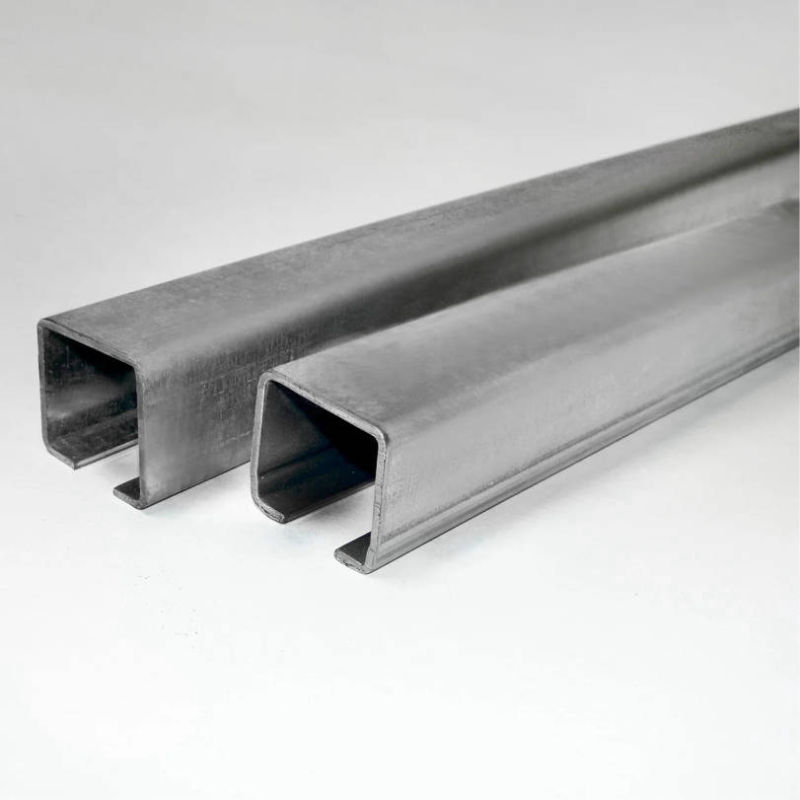

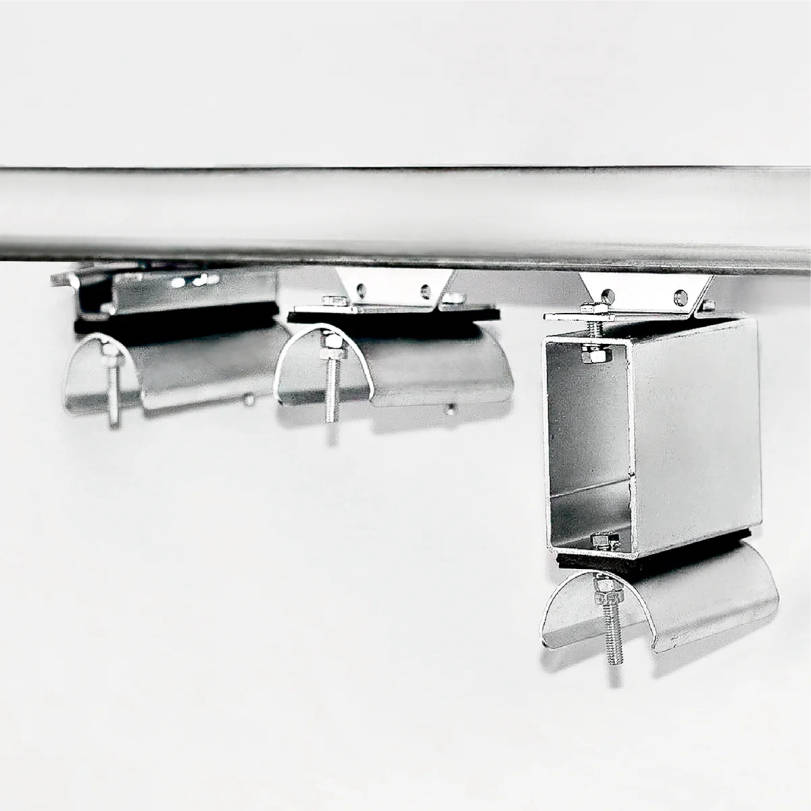

Os Carros Porta Cabos Vibeltec Talhas modelo CRL40 possuem capacidade máxima de 40 kg/carro e podem trabalhar em uma velocidade de 100 m/min. O perfil "C" 40 x 40 é usado como linha de rolamento e trabalha em trechos retos e curvos.


Dados

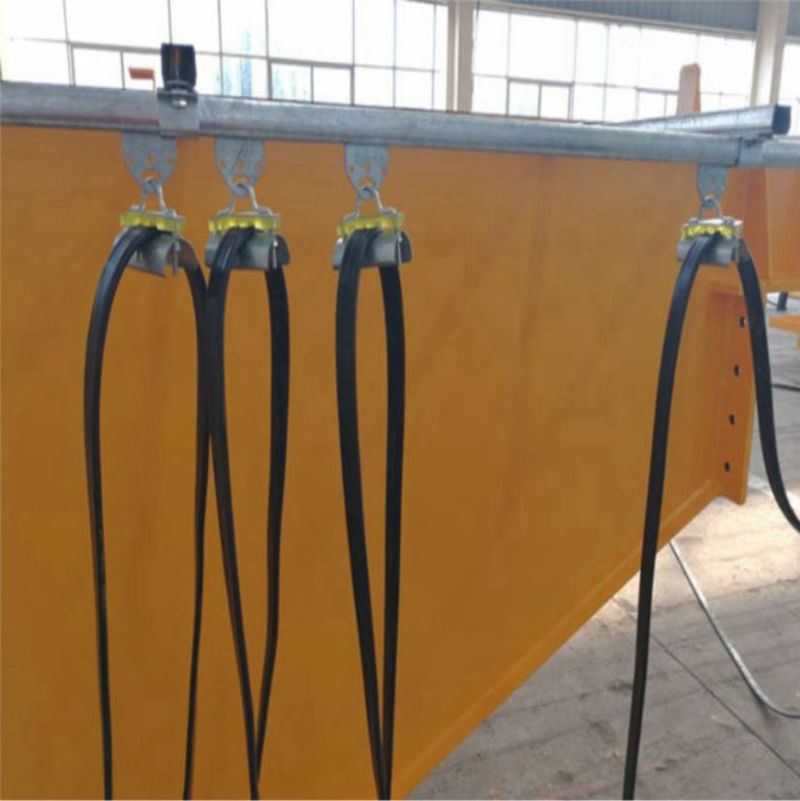

Carros para cabos chatos e redondos.

Carros para perfil CRL-40.

Carros com 1 bandeja e 2 bandejas.

Dimensionais máximos nos desenhos posteriores para cada tipo de carro.

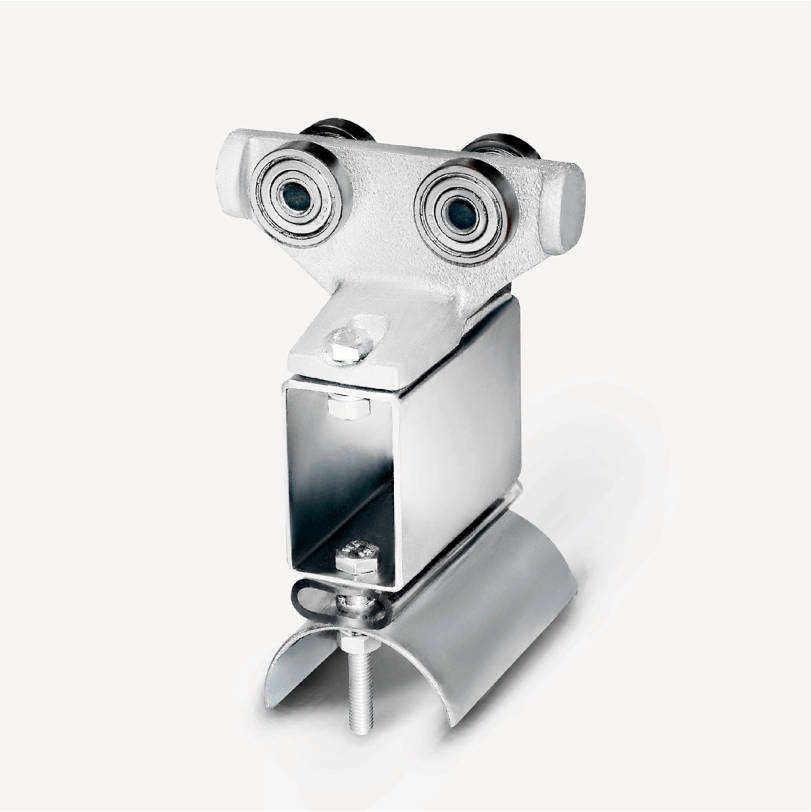

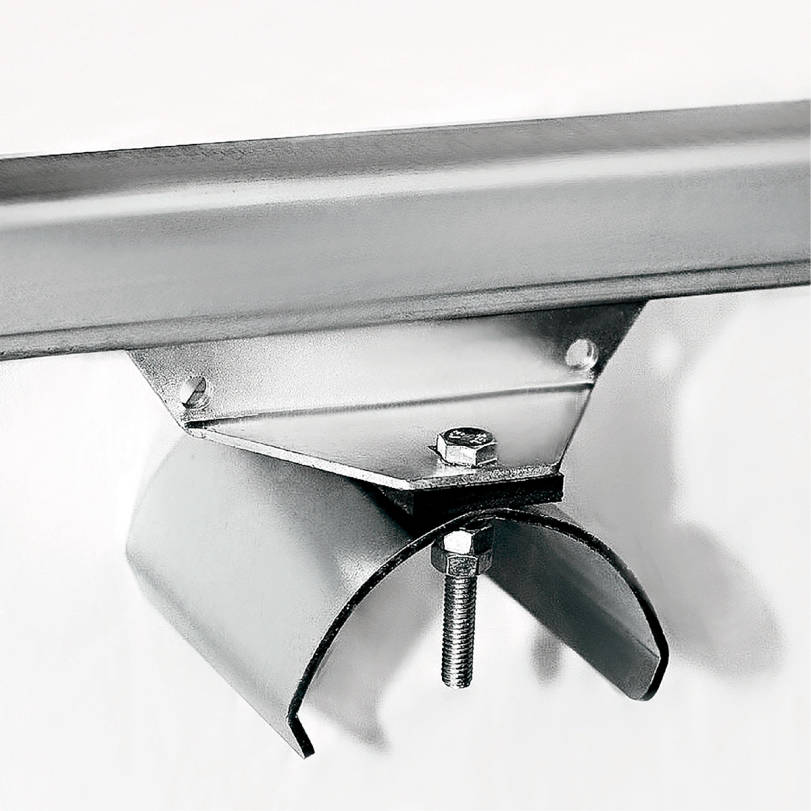

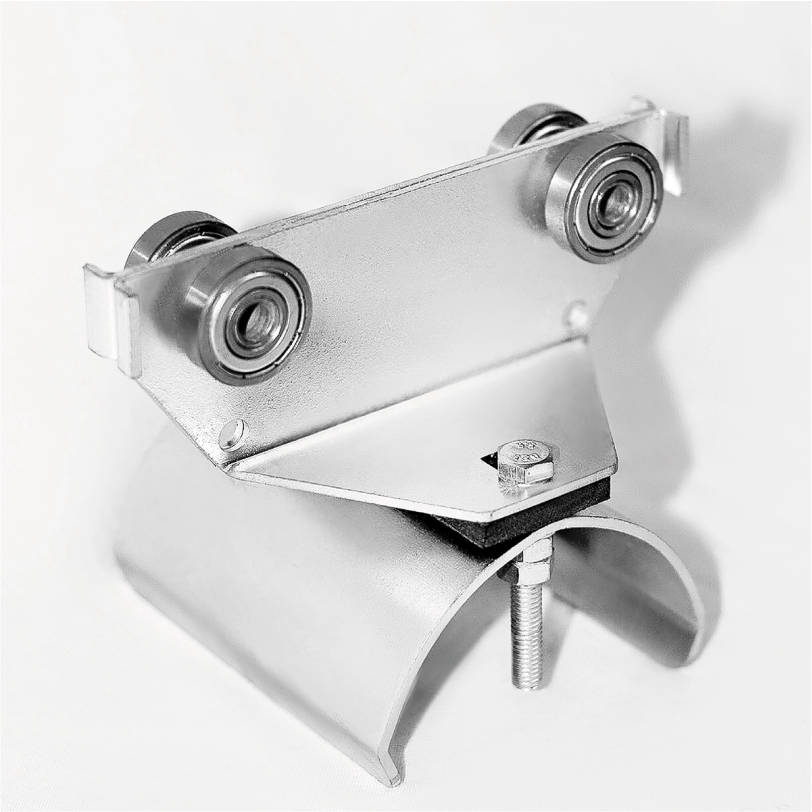

Carro de cabo série leve.

Proteção de borracha de 5mm na parte superior do cabo.


Materiais:

Materiais Padrões

Rolamento de esferas com placa de proteção ambos os lados.

Corpo central fundido em AISI 304.

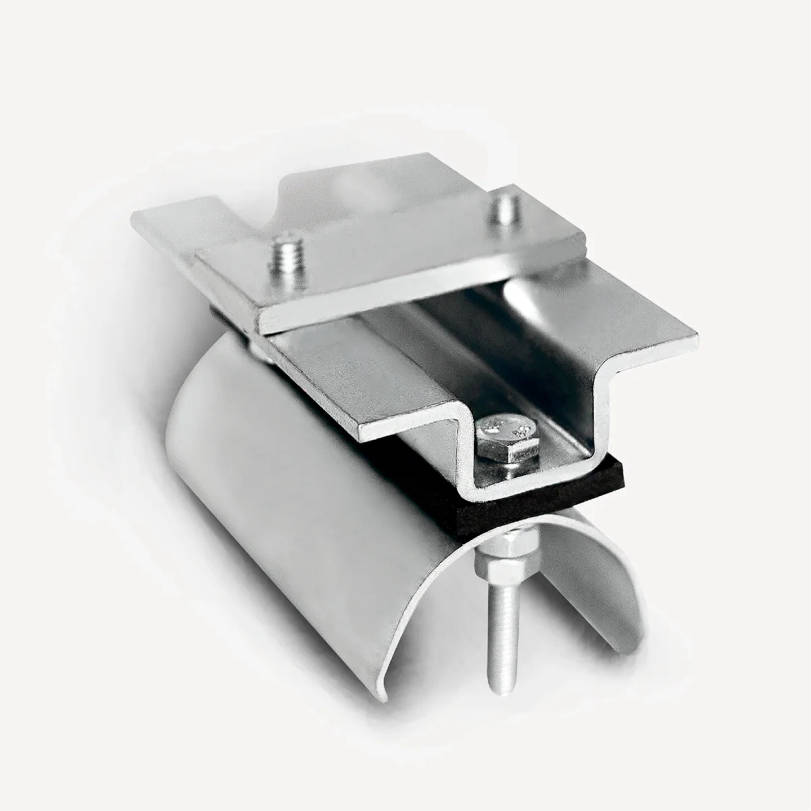

Bandeja, corpo do carro fixo e suporte de arraste em SAE 1020 zincado.

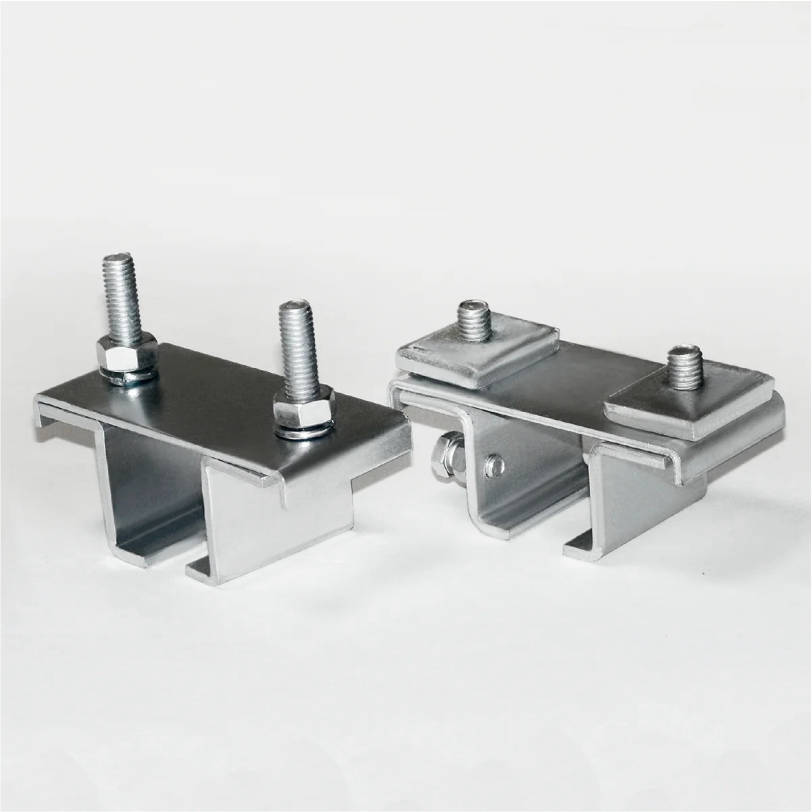

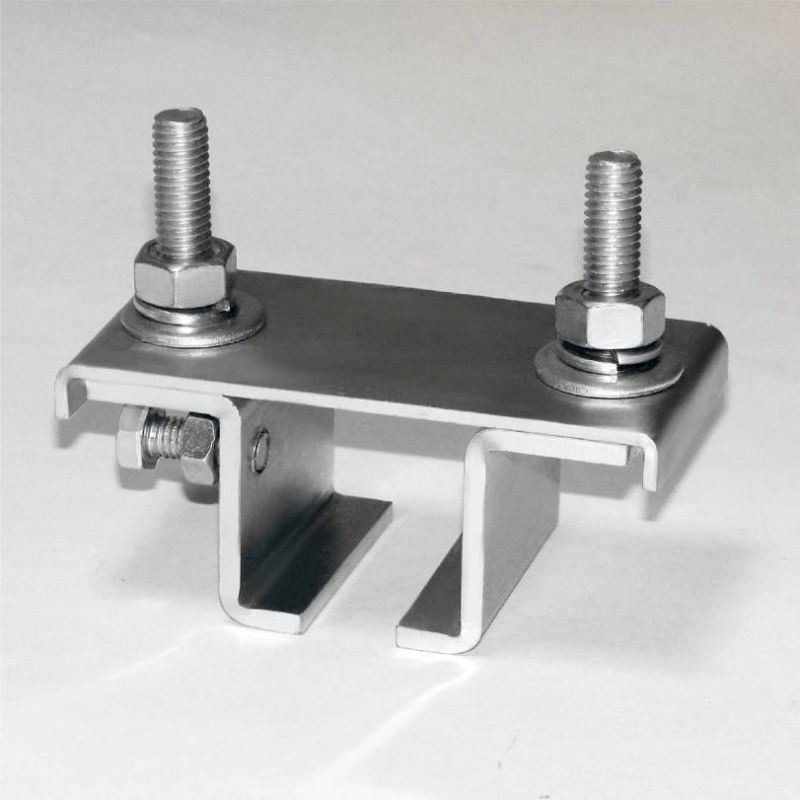

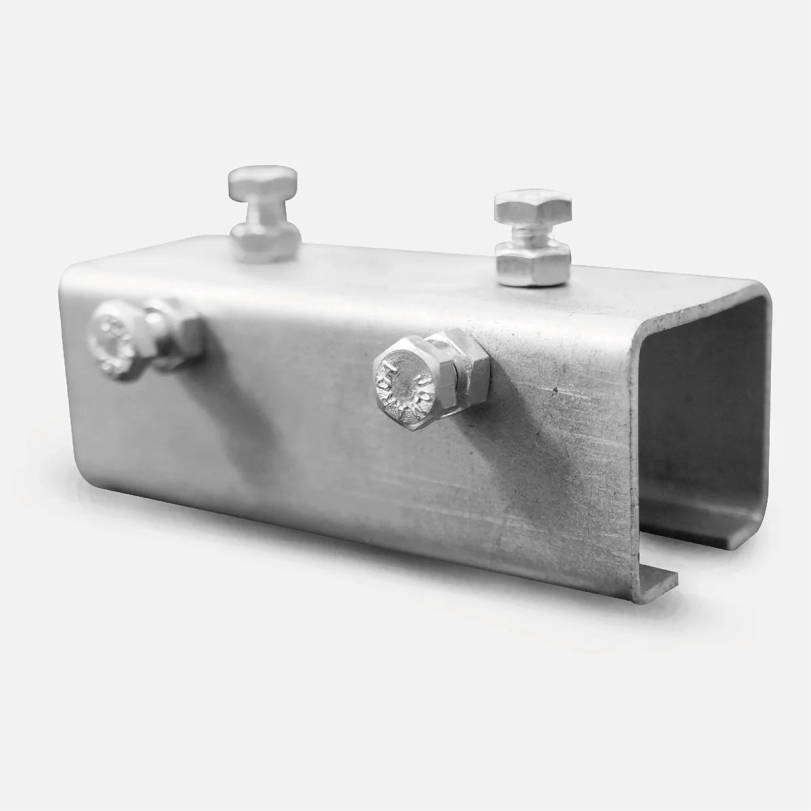

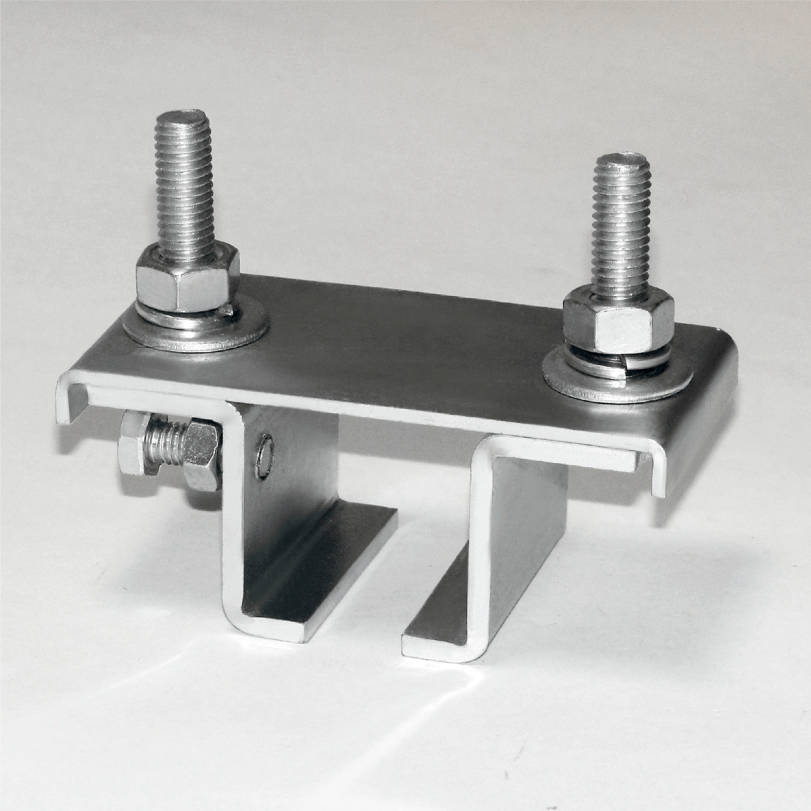

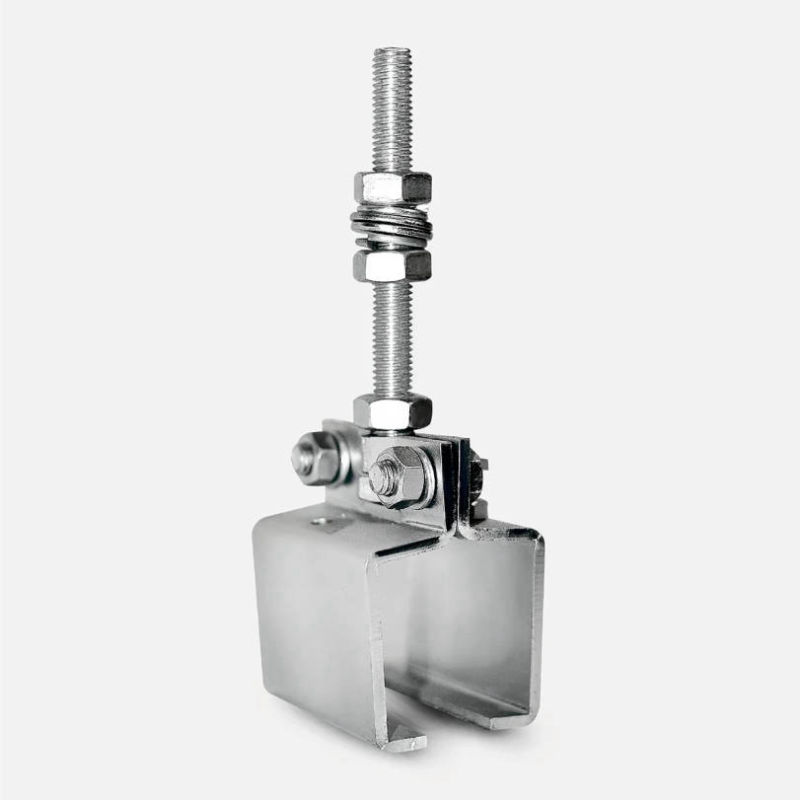

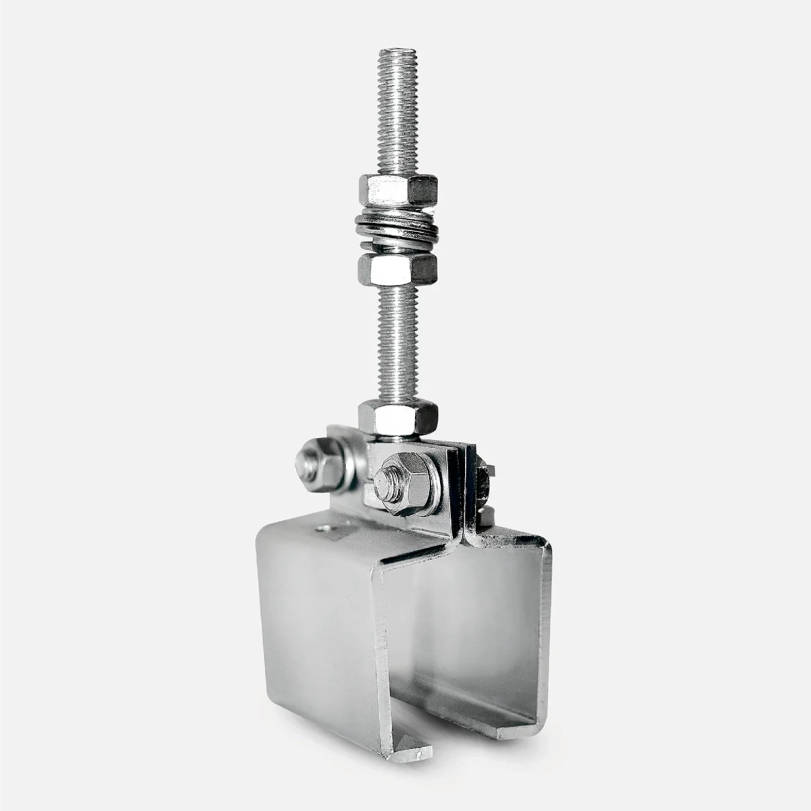

Perfil CRL-40, suspensões e emendas em SAE 1020 zincado.

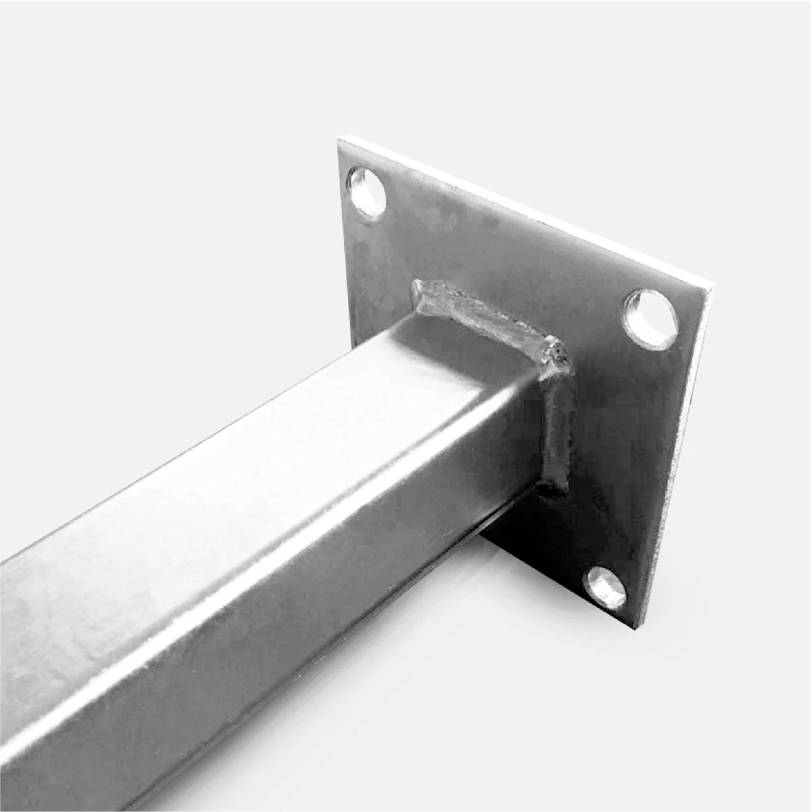

Travessas de sustentação em SAE 1020 zincadas.

Parafusos, porcas e arruelas em SAE 1020 zincadas.

Materiais opcionais

Bandeja, corpo do carro fixo e suporte de arraste em AISI 304

Parafusos, porcas e arruelas em AISI 304.


Pedido

- Fornecer diâmetros dos cabos com seus pesos por metro e suas quantidades.

- Fornecer a definição dos cabos com suas bandejas.

- Fornecer dimensão da viga I com seu comprimento.

- Fornecer flexa máxima ou garagem máxima.

- Fornecer tipo de material

- Para fornecimento de carros para trilhos especiais e outras concepções de projeto somente sob consulta de nosso departamento técnico.
